| 明るい場所でもよく見える！ |
- 従来のレーザー安全区分のクラス1Mはそのままに、300μWを実現。
- さらに、万一の故障時にもレーザーを遮断して目を守る、「故障時網膜保護回路」を搭載した新レーザーがTERA（テラ）シリーズです。
|
| レーザーの安全区分（ラインレーザーの場合） |
| レーザークラス |
概 要 |
| 1M |
裸眼でレーザーを直接見ても（観察距離10cm以上）安全な出力レベル。
＊ただし、ルーペ、双眼鏡、拡大鏡などの光学機器で直接見ると危険。 |
| 2M |
レーザーを直接見た場合、まばたき反射を含む回避行動が必要。
ルーペ、双眼鏡、拡大鏡などの光学機器で直接見ると危険。 |
| 3R |
直接レーザー光をみると潜在的に危険。 |
| 3B |
直接目で見ると常に危険。 |
| 4 |
反射光ですら危険な光。 |
|
＊ 実際の使用にあたっては製品に付属の取扱い説明書の注意事項をご確認ください。
 クラス分けの詳細は、JISC6802：2005をご参照ください。 |
|
|
|
| 安全対策 |
 |
 |
万一、内部回路に故障があった場合でも、視力障害を起こす危険なレーザー光が出ないようにする安全な保護回路を搭載しており、クラス1Mを超えることはありません。 |
 |
注意 |
※テラモード設定時には、受光器はご使用になれません。
※既発売のBL-RCV、LA-RCVはご使用になれません。 |
|
|
|
|
 |
|
- 縦ラインレーザーを誘導するナビゲーション機構を内蔵したのがNAVIシリーズです。
- 受光器を地墨に合わせるとレーザー光はこれを追尾してピタリ一致。そのまま天井に地墨ラインを転写できます。
- 従来の二人作業が一人で可能になりました。
|
| 今までは2人掛かりで行っていた地墨合わせも、NAVI機能を使えば、1人で簡単にできます。 |
|
|
| NAVI機能 |
 |
- 受光器の溝を、レーザー縦ラインを合わせたい地墨の位置に合わせます。
- 墨出し器本体が自動で回転して、その位置にレーザーを誘導します。
- 今まで面倒であった地墨合わせ作業が一人で、素早く、簡単に行えます。
|
| リモコン回転機能 |
 |
- 受光器のリモコン機能で離れた位置から墨出し器本体を回転させることが可能です。
- 特に水平ライン使用時に、墨出し器本体の場所に戻る必要がなく、作業性が上がります。
|
リモコン消灯
/ライン切替機能
（ZERON-KJYのみ） |
 |
- 受光器のリモコン機能で墨出し器のラインの消灯・点灯ができます。（消灯モード）
- 高所用三脚を使用している場合など、いちいちレーザーを上げ下げする必要がありません。
- リモコンでのライン切替・モード切替も可能です。
|
消灯モード
警告機能
（ZERON-KJYのみ） |
 |
- 消灯モード時、主電源はONとなっています。
- 内部のロックが掛かっていないことを知らせるため、大きな振動を受けた場合、自動的にラインが再点灯します。
|
|
|
|
 |
|
| 現場の揺れ・振動に強い! |

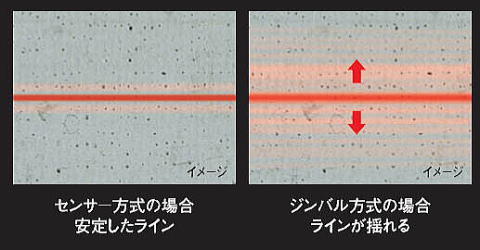

- センサー制御方式はジンバル（マグネットダンパー）方式と比較して、作業現場で発生する揺れや振動に対して安定した整準を可能としています。
- マンションなどの高層建築現場で発生する揺れや振動に対して、レーザー機構部分を電子水準センサーと高精度ステッピングモーターでマイコン制御するためです。
- 仕事に高い精度を求める方や高層ビル・振動の多い現場で使用される方に最適です。
|
 |
| |
 |
|
| ライン固定モード |
|
- センサータイプはレーザーラインを固定して使用することが可能です。
- 自動補正範囲以上傾けても消灯しません。
- 任意の2点間にレーザーラインを出射したい時などにご使用頂けます。
|
＊ライン固定モードを使用すると、ラインの垂直・水平は制御されません。
＊転倒にご注意ください。 |
|
|
|
|
|
|
|
|
|
|
|
|

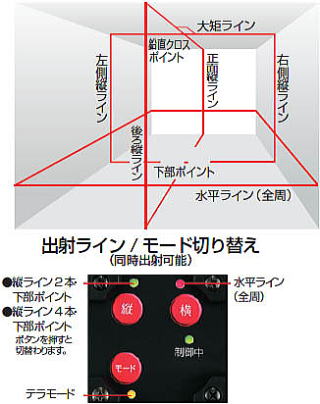

NAVI＆TERA機能、振動に強い高精度フルラインレーザー |
- NAVI機能・TERAモード、リモコン回転機能付
- 輝度300μWの明るさを実現。目に安全な故障時網膜保護回路を搭載
- テラモードでもナビ機能がご使用いただけます。
- （モード自動切替え機能付）
- センサー制御方式により、振動の多い現場でもレーザーラインの揺れが少ない。
- 4方向縦ラインで遣り方作業、360°水平ラインで多人数の作業が同時に可能
- 電源はACアダプター（付属）も使用できます。
- 手動でも精密な地墨合わせができる回転微調整機能付
- 本体に直接三脚の取り付けができます。
|
|
※盗難・火災保険がついております。 |
|
|
|
主な仕様〈墨出し器本体〉 |
|
| 出射光光源： |
可視光半導体レーザー |
| 波 長： |
ライン/635nm |
| |
下部ポイント/650nm |
| レーザー安全基準： |
クラス1M（JISC6802：2005） |
| 光 出 力： |
2.5mW以下 |
| パ ル ス 幅： |
50μsec（通常モード時） |
| 照射ライン精度： |
10mで±0.61mm以内 |
| 到達点距離精度： |
10mで±1mm以内 |
| 左右通り精度： |
20mで±2mm（10mで±1.5mm） |
| 直 角 精 度： |
90°±（2mm/10m） |
| 鉛直点精度： |
5mで±1mm（3mで±0.75mm） |
| ラ イ ン 幅： |
10mで約3mm |
| 自動補正範囲： |
±2（°範囲外はレーザーライン消灯） |
| 制 動 方 式： |
電子二軸センサー方式 |
| 防塵・防水性能： |
防塵・防水設計 |
| 使 用 温 度： |
－5℃～40℃ |
| 電 源： |
単3形アルカリ乾電池4本＋4本 |
| |
（単3形Ni-MH充電池も使用可） |
| 連続使用時間： |
〈墨出し器本体部〉 |
| |
フルライン・テラモード時約3時間 |
| |
フルライン・通常モード時約8時間 |
| |
〈NAVI・リモコン機構部〉 |
| |
・600回以上※1 |
| 電池寿命警告： |
〈墨出し器本体部〉レーザー光点滅 |
| |
（30秒間点滅後レーザー消灯） |
| |
〈NAVI･リモコン機構部〉電源スイッチLED点滅 |
| ナビ/リモコン ： |
（水平方向）1m～15m以内 |
| 使用可能距離・範囲 |
（高さ方向）－1.8m～3m以内 |
| 外 形 寸 法： |
高さ228mm×幅152mm |
| 重 量： |
本体約2,000g（電池含む） |
| |
ケース収納時約5,200g |
| 微調整範囲（手動時）： |
10m先で±280mm |
|
| ※1使用条件・使用方法により異なります。 |
| |
| |
| |
| |
| |
|
|
| |
| 支払方法 |
|
出荷営業日 |
２～５営業日で出荷。欠品時、ご連絡 |
|
| |
| ● 寸法・価格一覧 ● |
| 形式 |
|
製品重量g
（電池含む） |
包装形式 |
包装寸法mm
タテｘヨコｘタカサ |
税込価格 |
|

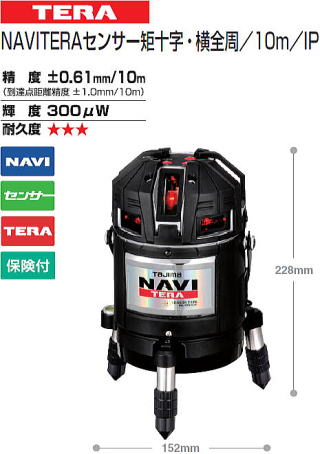

| レーザー墨出し器 ML10N-KJC |
|
約2,000 |
ダンボール |
310ｘ336ｘ350 |
¥300,560 |
|
|
|
| |
|
|
|
 |
| |
| 付属品 |
●レーザー用ハードグラス
●専用AC アダプター
●単3 形アルカリ乾電池4 本
●アルミキャリングケース
●ショルダーベルト |
|
| |
 |
|
|

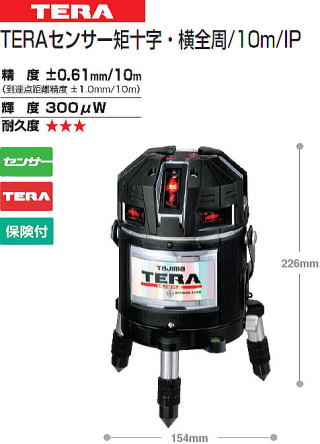

TERA&高精度振動に強いフルラインレーザー |
- 輝度300μWの明るさを実現。目に安全な故障時網膜保護回路を搭載
- センサー制御方式により、振動の多い現場でもレーザーラインの揺れが少ない。
- 4方向縦ラインで遣り方作業、360°水平ラインで多人数の作業が同時に可能
- 電源はACアダプター（付属）も使用できます。
- 精密な地墨合わせができる回転微調整機能付
- 本体に直接三脚の取り付けができます。
|
|
※盗難・火災保険がついております。 |
|
|
|
主な仕様 |
|
| 出射光光源： |
可視光半導体レーザー |
| 波長： |
ライン/635nm |
|
下部ポイント/650nm |
| レーザー安全基準： |
クラス1M（JISC68022005） |
| 光出力： |
2.5mW以下 |
| パルス幅： |
50μsec（通常モード時） |
| 照射ライン精度： |
10mで±0.61mm以内 |
| 到達点距離精度： |
10mで±1mm以内 |
| 左右通り精度： |
20mで±2mm（10mで±1.5mm） |
| 直角精度： |
90°±（2mm/10m） |
| 鉛直点精度： |
5mで±1mm（3mで±0.75mm） |
| ライン幅： |
10mで約3mm |
| 自動補正範囲： |
±2°（範囲外はレーザーライン消灯） |
| 制動方式： |
電子二軸センサー方式 |
| 防塵・防水性能： |
防塵・防水設計 |
| 使用温度： |
－5℃～40℃ |
| 電源： |
単3形アルカリ乾電池4本 |
|
（単3形Ni-MH充電池も使用可） |
| 連続使用時間： |
フルライン・テラモード時約3時間 |
|
フルライン・通常モード時約8時間 |
| 電池寿命警告： |
レーザー光点滅 |
|
（30秒間点滅後レーザー消灯） |
| 外形寸法： |
高さ226mm×幅154mm |
| 重量： |
本体約2,300g（電池含む） |
|
ケース収納時約5,300g |
| 微調整範囲： |
10m先で±220mm |
|
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
|
|
| |
| 支払方法 |
|
出荷営業日 |
２～５営業日で出荷。欠品時、ご連絡 |
|
| |
| ● 寸法・価格一覧 ● |
| 形式 |
|
製品重量g
（電池含む） |
包装形式 |
包装寸法mm
タテｘヨコｘタカサ |
税込価格 |
|
| レーザー墨出し器 ML10-KJC |
|
約2,300 |
ダンボール |
310ｘ336ｘ350 |
¥238,330 |
|
|
|
| |
|
|
|
|
|
|

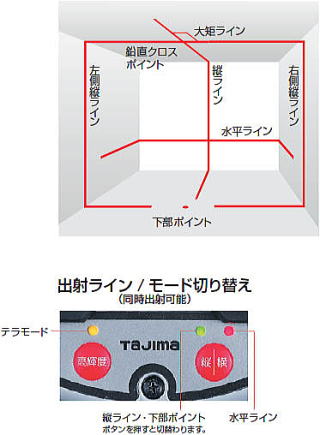

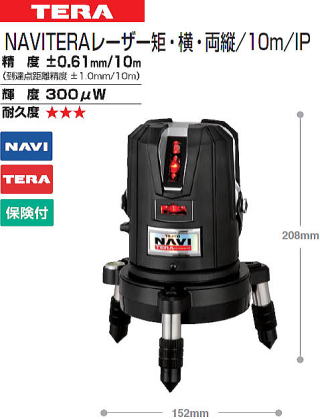

NAVI ＆ TERA、高精度 矩・横・両縦レーザー |
- NAVI 機能・TERA モード、リモコン回転機能付
- 輝度300μW の明るさを実現。目に安全な故障時網膜保護回路を搭載
- テラモードでもナビ機能がご使用いただけます。
- （モード自動切替え機能付）
- 手動でも精密な地墨合わせができる回転微調整機能付
- 本体に直接三脚の取り付けができます。
|
|
※盗難・火災保険がついております。 |
|
|
|
主な仕様〈墨出し器本体〉 |
|
| 出射光光源： |
可視光半導体レーザー |
| 波長： |
ライン/635nm |
|
下部ポイント/650nm |
| レーザー安全基準： |
クラス1M（JIS C 6802：2005） |
| 光出力： |
2.5mW以下 |
| パルス幅： |
50μsec（通常モード時） |
| 照射ライン精度： |
10mで±0.61mm以内 |
| 到達点距離精度： |
10mで±1mm以内 |
| 左右通り精度： |
20mで±2mm（10mで±1.5mm） |
| 直角精度： |
90°±（2mm/10m） |
| 鉛直点精度： |
5mで±1mm（3mで±0.75mm） |
| ライン幅： |
10mで約3mm |
| 自動補正範囲： |
±2°（範囲外はレーザーライン消灯） |
| 制動方式： |
マグネットダンパー方式 |
| 防塵・防水性能： |
防塵・防水設計 |
| 使用温度： |
－5℃～40℃ |
| 電源： |
単3形アルカリ乾電池4本＋4本 |
|
（単3形Ni-MH充電池も使用可） |
| 連続使用時間： |
〈墨出し器本体部〉 |
|
フルライン・テラモード時約9時間 |
|
フルライン・通常モード時約19時間 |
|
〈NAVI・リモコン機構部〉 |
|
・600回以上※1 |
| 電池寿命警告： |
〈墨出し器本体部〉レーザー光点滅 |
|
（30秒間点滅後レーザー消灯、 |
|
スイッチ部LEDのみ点滅） |
|
〈NAVI･リモコン機構部〉電源スイッチLED点滅 |
| ナビ/リモコン： |
（水平方向）1m～15m以内 |
| 使用可能距離・範囲 |
（高さ方向）－1.8m～3m以内 |
| 外形寸法： |
高さ208mm×幅152mm |
| 重量： |
本体約1,750g（電池含む） |
|
ケース収納時約3,600g |
| 微調整範囲（手動時）： |
10m先で±280mm |
|
| ※1使用条件・使用方法により異なります。 |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
|
|
| |
| 支払方法 |
|
出荷営業日 |
２～５営業日で出荷。欠品時、ご連絡 |
|
| |
| ● 寸法・価格一覧 ● |
| 形式 |
|
製品重量g
（電池含む） |
包装形式 |
包装寸法mm
タテｘヨコｘタカサ |
税込価格 |
|
| レーザー墨出し器 ML10N-KYR |
|
約1,750 |
ダンボール |
230ｘ245ｘ295 |
¥202,580 |
|
|
|
| |
|
|
|
 |
| |
| 付属品 |
●単3 形アルカリ乾電池4 本
●アルミキャリングケース
●ショルダーベルト |
|
| |
 |
|
|

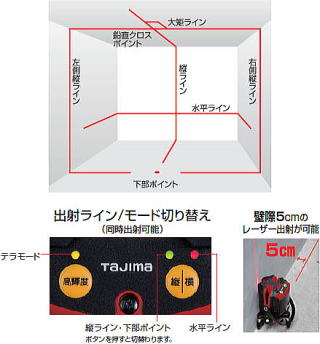

TERA& 高精度 矩・横・両縦レーザー |
- 輝度300μW の明るさを実現。目に安全な故障時網膜保護回路を搭載
- 精密な地墨合わせができる回転微調整機能付
- 本体に直接三脚の取り付けができます。
|
|
※ エレベーター三脚3000 に取り付ける場合は、別売の三脚用アダプターが必要となります。 |
|
※盗難・火災保険がついております。 |
|
|
|
主な仕様〈墨出し器本体〉 |
|
| 出射光光源： |
可視光半導体レーザー |
| 波長： |
ライン/635nm |
|
下部ポイント/650nm |
| レーザー安全基準： |
クラス1M（JIS C 6802：2005） |
| 光出力： |
2.5mW以下 |
| パルス幅： |
50μsec（通常モード時） |
| 照射ライン精度： |
10mで±0.61mm以内 |
| 到達点距離精度： |
10mで±1mm以内 |
| 左右通り精度： |
20mで±2mm（10mで±1.5mm） |
| 直角精度： |
90°±（2mm/10m） |
| 鉛直点精度： |
5mで±1mm（3mで±0.75mm） |
| ライン幅： |
10mで約3mm |
| 自動補正範囲： |
±2°（範囲外はレーザーライン消灯） |
| 制動方式： |
マグネットダンパー方式 |
| 防塵・防水性能： |
防塵・防水設計 |
| 使用温度： |
－5℃～40℃ |
| 電源： |
単3形アルカリ乾電池4本 |
|
（単3形Ni-MH充電池も使用可） |
| 連続使用時間： |
フルライン・テラモード時約9時間 |
|
フルライン・通常モード時約19時間 |
| 電池寿命警告： |
レーザー光点滅 |
|
（30秒間点滅後レーザー消灯、 |
|
スイッチ部LEDのみ点滅） |
| 外形寸法： |
高さ196mm×幅121mm |
| 重量： |
本体約1,200g（電池含む） |
|
ケース収納時約2,450g |
| 微調整範囲： |
10m先で±320mm |
|
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
|
|
| |
| 支払方法 |
|
出荷営業日 |
２～５営業日で出荷。欠品時、ご連絡 |
|
| |
| ● 寸法・価格一覧 ● |
| 形式 |
|
製品重量g
（電池含む） |
包装形式 |
包装寸法mm
タテｘヨコｘタカサ |
税込価格 |
|

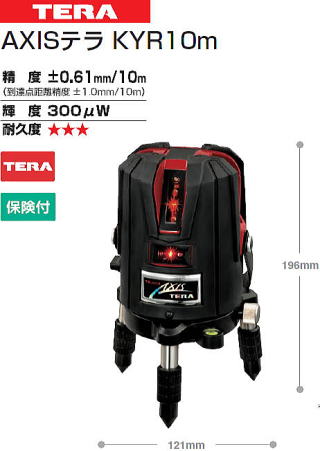

| レーザー墨出し器 AXT-KYR |
|
約1,200 |
ダンボール |
195x230x280
|
¥96,000 |
|
|
|
| |
|
|
|
 |
| |
| 付属品 |
●単3 形アルカリ乾電池4 本
●アルミキャリングケース
●ショルダーベルト |
|
| |
 |
|
|
TERA& 高精度 矩・横レーザー |
- 輝度300μW の明るさを実現。目に安全な故障時網膜保護回路を搭載
- 精密な地墨合わせができる回転微調整機能付
- 本体に直接三脚の取り付けができます。
|
|
※ エレベーター三脚3000 に取り付ける場合は、別売の三脚用アダプターが必要となります。 |
|
※盗難・火災保険がついております。 |
|
|
|
主な仕様 |
|
| 出射光光源： |
可視光半導体レーザー |
| 波長： |
ライン/635nm |
|
下部ポイント/650nm |
| レーザー安全基準： |
クラス1M（JIS C 6802：2005） |
| 光出力： |
2.5mW以下 |
| パルス幅： |
50μsec（通常モード時） |
| 照射ライン精度： |
10mで±0.61mm以内 |
| 到達点距離精度： |
10mで±1mm以内 |
| 直角精度： |
90°±（2mm/10m） |
| 鉛直点精度： |
5mで±1mm（3mで±0.75mm） |
| ライン幅： |
10mで約3mm |
| 自動補正範囲： |
±2°（範囲外はレーザーライン消灯） |
| 制動方式： |
マグネットダンパー方式 |
| 防塵・防水性能： |
防塵・防水設計 |
| 使用温度： |
－5℃～40℃ |
| 電源： |
単3形アルカリ乾電池4本 |
|
（単3形Ni-MH充電池も使用可） |
| 連続使用時間： |
フルライン・テラモード時約11時間 |
|
フルライン・通常モード時約22時間 |
| 電池寿命警告： |
レーザー光点滅 |
|
（30秒間点滅後レーザー消灯、 |
| スイッチ部LEDのみ点滅） |
スイッチ部LEDのみ点滅） |
| 外形寸法： |
高さ196mm×幅121mm |
| 重量： |
本体約1,200g（電池含む） |
|
ケース収納時約2,450g |
| 微調整範囲： |
10m先で±320mm |
|
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
|
|
| |
| 支払方法 |
|
出荷営業日 |
２～５営業日で出荷。欠品時、ご連絡 |
|
| |
| ● 寸法・価格一覧 ● |
| 形式 |
|
製品重量g
（電池含む） |
包装形式 |
包装寸法mm
タテｘヨコｘタカサ |
税込価格 |
|

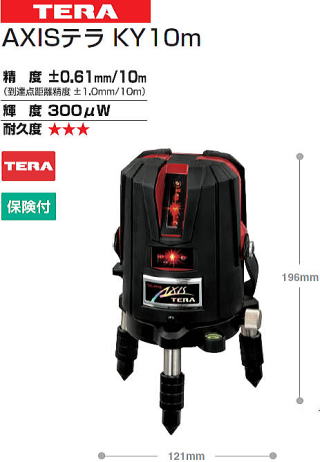

| レーザー墨出し器 AXT-KY |
|
約1,200 |
ダンボール |
195x230x280
|
¥84,080 |
|
|
|
| |
|
|
|
 |
| |
| 付属品 |
●単3 形アルカリ乾電池2 本
●アルミキャリングケース
●ショルダーベルト |
|
| |
 |
|
|

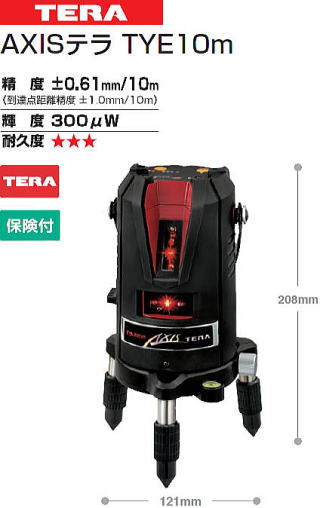

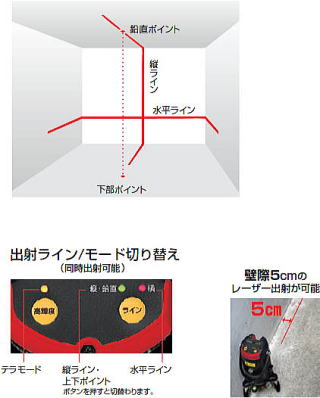

TERA& 高精度 縦・横・鉛直レーザー |
- 輝度300μW の明るさを実現。目に安全な故障時網膜保護回路を搭載
- 精密な地墨合わせができる回転微調整機能付
- 本体に直接三脚の取り付けができます。
|
|
※エレベーター三脚3000 に取り付ける場合は、別売の三脚用アダプターが必要となります。 |
|
※盗難・火災保険がついております。 |
|
|
|
主な仕様 |
|
| 出射光光源： |
可視光半導体レーザー |
| 波長： |
ライン/635nm |
|
上下ポイント/650nm |
| レーザー安全基準： |
クラス1M（JIS C 6802：2005） |
| 光出力： |
2.5mW以下 |
| パルス幅： |
50μsec（通常モード時） |
| 照射ライン精度： |
10mで±0.61mm以内 |
| 到達点距離精度： |
10mで±1mm以内 |
| 鉛直点精度： |
5mで±1mm（3mで±0.75mm） |
| ライン幅： |
10mで約3mm |
| 自動補正範囲： |
±2°（範囲外はレーザーライン消灯） |
| 制動方式： |
マグネットダンパー方式 |
| 防塵・防水性能： |
防塵・防水設計 |
| 使用温度： |
－5℃～40℃ |
| 電源： |
単3形アルカリ乾電池2本 |
|
（単3形Ni-MH充電池も使用可） |
| 連続使用時間： |
フルライン・テラモード時約4.5時間 |
|
フルライン・通常モード時約8時間 |
| 電池寿命警告： |
レーザー光点滅 |
|
（30秒間点滅後レーザー消灯、 |
|
スイッチ部LEDのみ点滅） |
| 外形寸法： |
高さ208mm×幅121mm |
| 重量： |
本体約1,080g（電池含む） |
|
ケース収納時約2,330g |
| 微調整範囲： |
10m先で±320mm |
|
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
|
|
| |
| 支払方法 |
|
出荷営業日 |
２～５営業日で出荷。欠品時、ご連絡 |
|
| |
| ● 寸法・価格一覧 ● |
| 形式 |
|
製品重量g
（電池含む） |
包装形式 |
包装寸法mm
タテｘヨコｘタカサ |
税込価格 |
|
| レーザー墨出し器 AXT-TYE |
|
約1,080 |
ダンボール |
195x230x280
|
¥77,460 |
|
|
|
| |
|
|
|
 |
| |
| 付属品 |
●単3 形アルカリ乾電池2 本
●アルミキャリングケース
●ショルダーベルト |
|
| |
 |
|
|

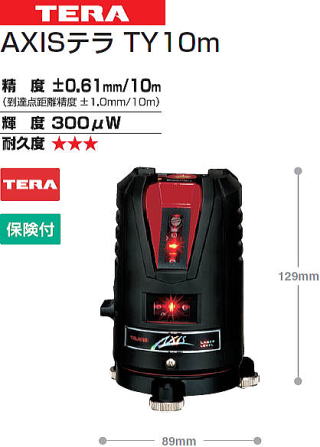

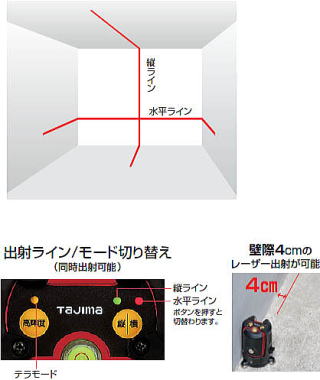

TERA＆高精度 超小型レーザー |
- 輝度300μW の明るさを実現。目に安全な故障時網膜保護回路を搭載
- 小型、軽量で持ち運びに便利です。
- 本体に直接三脚の取り付けができます。
|
|
※盗難・火災保険がついております。 |
|
|
|
主な仕様 |
|
| 出射光光源： |
可視光半導体レーザー |
| 波長： |
635nm |
| レーザー安全基準： |
クラス1M（JIS C 6802：2005） |
| 光出力： |
2.5mW以下 |
| パルス幅： |
50μsec（通常モード時） |
| 照射ライン精度： |
10mで±0.61mm以内 |
| 到達点距離精度： |
10mで±1mm以内 |
| ライン幅： |
10mで約3mm |
| 自動補正範囲： |
±2（°範囲外はレーザーライン消灯） |
| 制動方式： |
マグネットダンパー方式 |
| 防塵・防水性能： |
防塵・防水設計 |
| 使用温度： |
－5℃～40℃ |
| 電源： |
単3形アルカリ乾電池2本 |
|
（単3形Ni-MH充電池も使用可） |
| 連続使用時間： |
フルライン・テラモード時約8時間 |
|
フルライン・通常モード時約20時間 |
| 電池寿命警告： |
レーザー光点滅 |
|
（30秒間点滅後レーザー消灯、 |
|
スイッチ部LEDのみ点滅） |
| 外形寸法： |
高さ129mm×幅89mm |
| 重量： |
本体約510g（電池含む） |
|
ケース収納時約790g |
|
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
|
|
|
| |
| 支払方法 |
|
出荷営業日 |
２～５営業日で出荷。欠品時、ご連絡 |
|
| |
| ● 寸法・価格一覧 ● |
| 形式 |
|
製品重量g
（電池含む） |
包装形式 |
包装寸法mm
タテｘヨコｘタカサ |
税込価格 |
|
| レーザー墨出し器 AXT-TY |
|
約510 |
ダンボール |
140x145x190
|
¥45,680 |
|
|
|
| |
|
|
|
|
|
|
