タナカ　基礎建築金物の販売
１． オメガアンカーボルト
２． オメガクランクアンカーボルト
３． 異形S型アンカーボルト
４． Sアンカーボルト
５． アンカーホルダー
支払
銀行振込 カード 掛け払い
送料
詳細		 本州・四国（一部地域を除く）
１,６５０円 ※加算送料について
出荷 通常２～５日
欠品時ご連絡		 北海道・九州・離島・一部地域
お見積フォーム または FAXお見積り


１）オメガアンカーボルト

基礎と土台、引き寄せ金物および金物工法用柱脚金物の接合に使用します。
オメガアンカーボルト   寸法M12x360 寸法M16x350 寸法M16x550・800
  M12x360 M16x350 M16x550・800


材質 JIS B1180 及び JIS B1051 強度区分4.8を満足する炭素鋼
表面処理 JIS H8610(電気亜鉛めっき) 及び JIS H8625 Ep-Fe/Zn 8/CM2 C

●　オメガアンカーボルト　価格寸法表　●
サイズ 入数 税込価格
オメガアンカーボルト M12x360バラ 12x360 バラ ¥165
オメガアンカーボルト M16x350バラ 12x350 バラ ¥508
オメガアンカーボルト M16x550バラ 16x550 バラ ¥585
オメガアンカーボルト M16x800バラ 16x800 バラ ¥715
オメガアンカーボルト M12x360箱 12x360 50本 ¥8,449
オメガアンカーボルト M16x350箱 12x350 10本 ¥5,726
オメガアンカーボルト M16x550箱 16x550 10本 ¥6,383
オメガアンカーボルト M16x800箱 16x800 10本 ¥7,511


ページ先頭へ↑

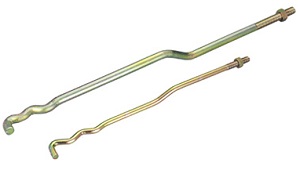

２）オメガクランクアンカーボルト
オメガクランクアンカーボルト   寸法図M12x36 寸法図M16x350 寸法図M16x550
  M12x36 M16x350 M16x550/800


材質 JIS B1180 及び JIS B1051 強度区分4.8を満足する炭素鋼
表面処理 JIS H8610(電気亜鉛めっき) 及び JIS H8625 Ep-Fe/Zn 8/CM2 C

●　オメガクランクアンカーボルト　価格寸法表　●
サイズ 入数 税込価格
オメガクランクアンカーボルト M12x305バラ 12x305 バラ ¥169
オメガクランクアンカーボルト M12x320バラ 12x320 バラ ¥178
オメガクランクアンカーボルト M12x335バラ 12x335 バラ ¥189
オメガクランクアンカーボルト M12x370バラ 12x370 バラ ¥200
オメガクランクアンカーボルト M16x550バラ 16x550 バラ ¥680
オメガクランクアンカーボルト M16x800バラ 16x800 バラ ¥822
オメガクランクアンカーボルト M12x305箱 12x305 50本 ¥8,543
オメガクランクアンカーボルト M12x320箱 12x320 50本 ¥9,013
オメガクランクアンカーボルト M12x335箱 12x335 50本 ¥9,484
オメガクランクアンカーボルト M12x370箱 12x370 50本 ¥9,953
オメガクランクアンカーボルト M16x550箱 16x550 10本 ¥7,228
オメガクランクアンカーボルト M16x800箱 16x800 10本 ¥8,449


ページ先頭へ↑

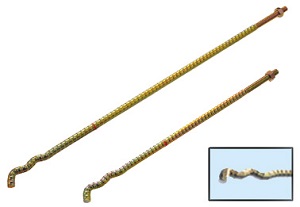

３）異形S型アンカーボルト
コンクリートの付着面積が大きく引き抜き耐力が抜群！基礎と土台、基礎と引き寄せ金物の接合に使用します。
異形Sアンカーボルト 寸法図M16x550・800 取付参考図
M16x550・800 取付参考図

用途・特長
材質 JIS G 3112　SD295A
表面処理 JIS H 8610（電気亜鉛めっき） 及び JIS H 8625 Ep-Fe/Zn 8/CM2 C
  1. 「告示1460号第二号（ぬ）引き寄せ金物15kN用×2本」の箇所も、ビス止めホールダウンU35kNを本商品で取り付けることにより1本で対応可能なため、ボルト孔などの柱の欠損を最小限に抑えます。
  2. 通常のアンカーボルトに比べ、埋め込み長さが短くすむため、施工が容易となります。
※
Fc21コンクリート、基礎幅135mm、埋め込み深さ200mmの場合の短期許容引張耐力は42.0kNになります。

●　異形S型アンカーボルト　価格寸法表　●
サイズ 入数 税込価格
異形S型アンカーボルト M16x550バラ 16x550 バラ ¥897
異形S型アンカーボルト M16x800バラ 16x800 バラ ¥1,222
異形S型アンカーボルト M16x550箱 16x550 10本 ¥9,108
異形S型アンカーボルト M16x800箱 16x800 10本 ¥11,925


ページ先頭へ↑

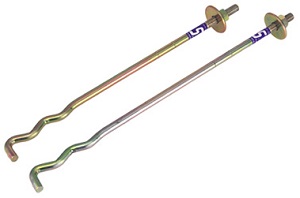

４）Sアンカーボルト
布基礎と土台の接合に使用します。
Sアンカーボルト   寸法図
M12x36   M16x350

  用途・特長
材質 JIS B1180 及び JIS B1051 強度区分4.8を満足する炭素鋼
表面処理 JIS H8610(電気亜鉛めっき) 及び JIS H8625 Ep-Fe/Zn 8/CM2 C

  • コンクリートへ埋め込むアンカーボルトの先端方向にかけてウエーブ（波形）がかかっているので、コンクリートと接する表面積が増して引抜き耐力がアップします。また、土台の高さに応じた目印が付いていますので埋め込みの深さを目視できます。
  • 「基礎パッキン」工法を採用している場合は、50mmロングサイズのSアンカーボルト450の使用をおすすめします。
  • Zマーク金物（アンカーボルトA）と同等認定品です。

●　Sアンカーボルト　価格寸法表　●
サイズ 入数 税込価格
Sアンカーボルト M12x400バラ 12x400 バラ ¥304
Sアンカーボルト M12x450バラ 12x450 バラ ¥358
Sアンカーボルト M12x400箱 12x400 50本 ¥14,462
Sアンカーボルト M12x450箱 12x450 50本 ¥16,811


ページ先頭へ↑

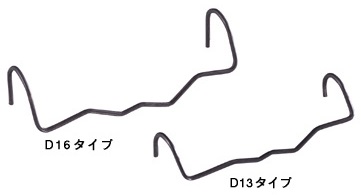

５）アンカーホルダー
アンカーボルトを確実に固定します。施工精度が高くしかも経済的です。
アンカーホルダー 施工例
アンカーホルダー 施工例

用途・特長
  • 田植え方式では、アンカーボルトの自沈や横倒れが起り易いが、当工法なら確実に固定し安心施工です。
  • 時間が短縮され、コストも削減することができます。

●　アンカーホルダー　価格寸法表　●
サイズ 入数 税込価格
アンカーホルダーD13　200入り 58×23×14 200入り ¥4,564
アンカーホルダーD16　200入り 69×26×19 200入り ¥5,562


ページ先頭へ↑
