 受枠・連結金具の仕様について


1.金物受枠 丸形用 仕様 アングル受枠 FAR   アングル補強受枠 FAR-**S
フラットバーシングル受枠 FBR   フラットバーダブル受枠 FBRW
2.金物受枠 角形用 仕様  アングル受枠 FAR   アングル補強受枠 FAR-**S
フラットバーシングル受枠 FBR   フラットバーダブル受枠 FBRW
3.コンクリートブロック受枠 丸型用   角型用
並木ます用

4.ツリーキーパーの組立てと連結金具
5.東京都建設局型並木ます用受金物

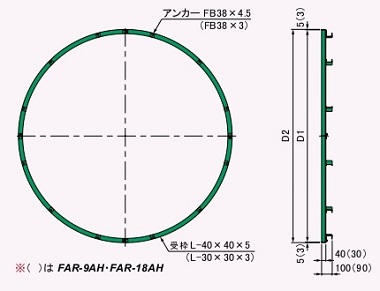

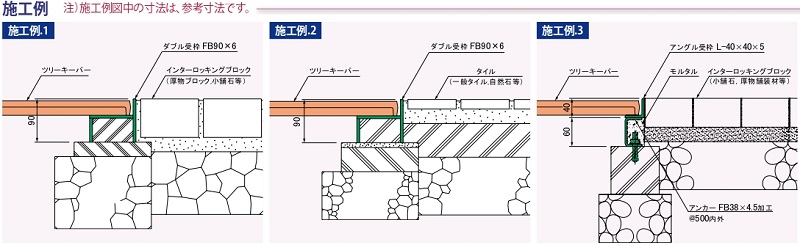

 1.金物受枠 丸形用 仕様

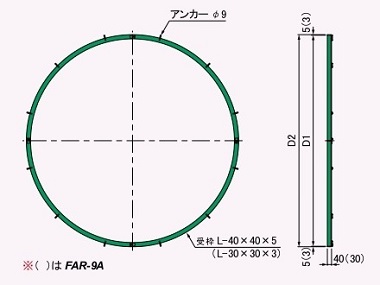

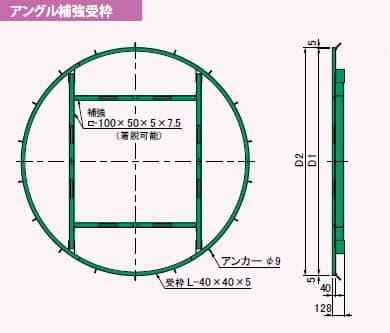

 アングル受枠 FAR    アングル補強受枠 FAR-**S

型式 D1 mm D2 mm アンカー数 分割数 質量
kg
 FAR-9 φ910 φ920 6 2 9.0
 FAR-10 φ1010 φ1020 10.0
 FAR-12 φ1210 φ1220 12.0
 FAR-15 φ1510 φ1520 8 15.0
 FAR-18 φ1810 φ1820 9 3 18.0
 FAR-1810 1810×1010 1820×1020 10 4 15.0
 FAR-1915 1960×1510 1970×1520 17.5
 FAR-1910 1960×1960 1970×1970 12 20.0
 FAR-20 φ2010 φ2020 19.5
 FAR-151 - - 8 2 14.0
前のページに戻る

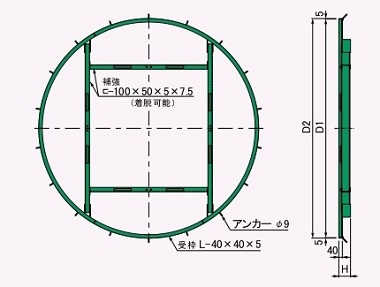

型式 D1 mm D2 mm アンカー数 分割数 質量
kg
 FAR-25S φ2514 φ2524 18 6 98.5
 FAR-29S φ2970 φ2980 112.4
 FAR-30S φ3014 φ3024 114.0
 FAR-301S 114.5
前のページに戻る

 フラットバーシングル受枠 FBR    フラットバーダブル受枠 FBRW

この受枠は植樹後では施工できませんのでご注意ください。
分割型はアングル受枠またはダブル受枠をご使用ください。

型式 D1 mm D2 mm 座の数 分割数 質量
kg
 FBR-9 φ910 φ922 4 0 15.5
 FBR-10 φ1010 φ1022 3 16.5
 FBR-101 4 17.0
 FBR-12 φ1210 φ1222 22.0
 FBR-15 φ1510 φ1522 26.5
 FBR-18 φ1810 φ1822 31.0
 FBR-1810 5 32.0
 FBR-20 φ2014 φ2026 6 35.5
 FBR-208 8 37.5
 FBR-151 - - 4 25.0
前のページに戻る

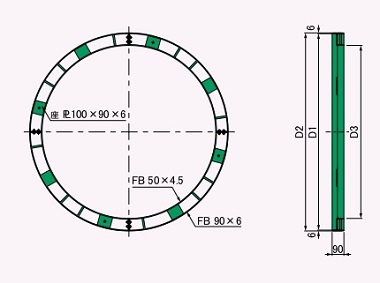

ダブル受枠の特長
  1. 分割式のため取扱いが容易で、後付けも可能です。
  2. .型枠兼用タイプのため、モルタルを打設するだけで施工が簡単です。
  3. シングル受枠より剛性に優れていますので、施工時の変形がありません。
型式 D1 mm D2 mm D3 mm 分割数 質量
kg
 FBRW-15 φ1510 φ1522 φ1330 4 34.0
 FBRW-20 φ2014  φ2026  φ1834  6 46.0
 FBRW-208 4 46.5
前のページに戻る



スポークタイプ商品一覧へ
ページ先頭へ↑

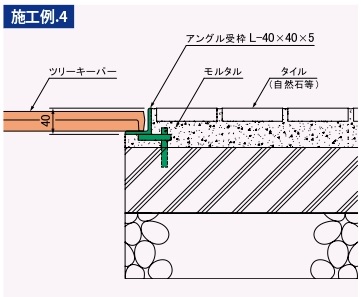

 2.金物受枠 角形用 仕様

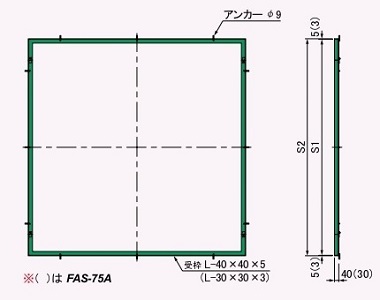

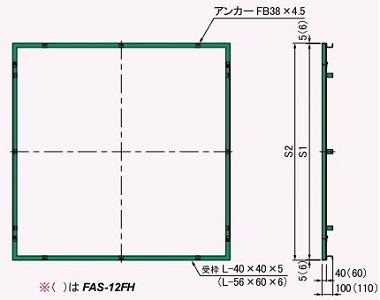

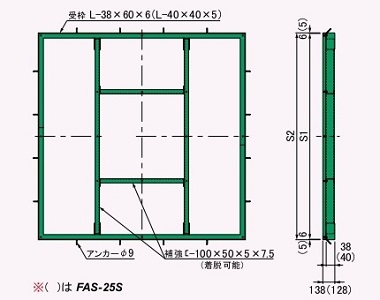

 角型アングル受枠 FAO ・ FAS    角型アングル補強受枠 FAS-**S

型式 S1 mm S2 mm アンカー数 分割数 質量
kg
FAS-75 口756 口762 8 2 4.50
FAS-9 口910 口920 4 12.0
FAS-154 口1070 口1080 13.5
FAS-12 口1210 口1220 16.0
FAO-159 1510×910 1520×920 15.0
FAS-15 口1510 口1520 19.5
FAO-168 1610×810 1620×820 10 14.5
FAS-1711 口1760 口1770 12 22.0
FAO-1812 1810×1210 1820×1220 10 19.0
FAS-18 口1810 口1820 12 23.0
FAS-20 口2014 口2024 25.0
FAO-2115 2114×1510 2124×1520 10 22.5
FAS-2112 口2114 口2124 12 26.0
FAS-21 口2194 口2204 27.5
前のページに戻る

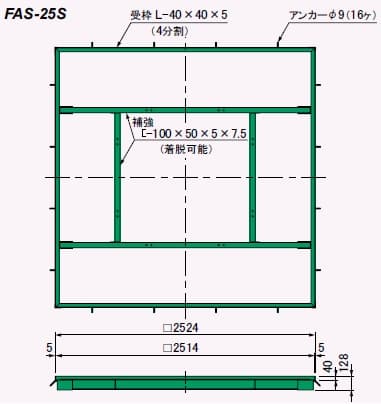

型式 アンカー数 分割数 質量 kg
 FAS-23S 16 2 98.5
 FAS-25S 4 112.4
前のページに戻る

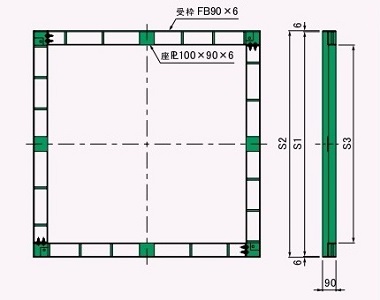

 フラットバーシングル受枠 FBO ・ FBS    フラットバーダブル受枠  FBOW ・ FBSW
型式 S1 mm S2 mm 座の数 分割数 質量
kg
 FBS-9 口910 口922 4 0 19.0
 FBS-154 口1070 口1082 22.5
 FBS-12 口1210 口1222 8 27.0
 FBS-12C 27.0
 FBS-12F 口1228 口1240 29.0
 FBN-1575 1510× 758 1522×770 5 17.5
 FBS-15 口1510 口1522 8 34.5
 FBS-15C 口1588 口1600 36.0
 FBS-16F 口1680 口1692 37.5
 FBO-1812 1810×1210 1822×1222 10 33.5
 FBS-18 口1810 口1822 8 2 40.0
 FBS-20 口2014 口2026 12 48.0
 FBS-20B 8 50.0
 FBS-21 口2194 口2206 49.5
前のページに戻る


ダブル受枠の特長
  1. 分割式のため取扱いが容易で、後付けも可能ですO
  2. 型枠兼用タイプのため、モルタルを打設するだけで施工が簡単です。
  3. シングル受枠より剛性に優れていますので、施工時の変形がありません。
型式 S1 mm S2 mm S3 mm 分割数 質量
kg
 FBOW-1812 1810×1210 1822×1222 1630×1030 4 48.5
 FBSW-15 口1510 口1522 口1330 40.5
 FBSW-18 口1810 口1822 口1630 49.0
 FBSW-20 口2014 口2026 口1834 54.0
 FBSW-20B 56.0
 FBSW-21 口2194 口2206 口2014 58.5
前のページに戻る



スポークタイプ商品一覧へ
ページ先頭へ↑

 3.コンクリートブロック受枠

コンクリートブロック受枠はツリーキーパーの外周に設置され、ブロックの段部でツリーキーパーの外縁部を支えます。ブロックはいくつかに分割され、形状もストレート型・アール型・コーナー型に分けられており、これらをそれぞれ組合せて設置します。設置する際、ブロックとブロックの目地代は約10 ㎜とってありますが、より正確な施工を期すため、できるだけ現物合わせにて設置されますようお願いいたします。

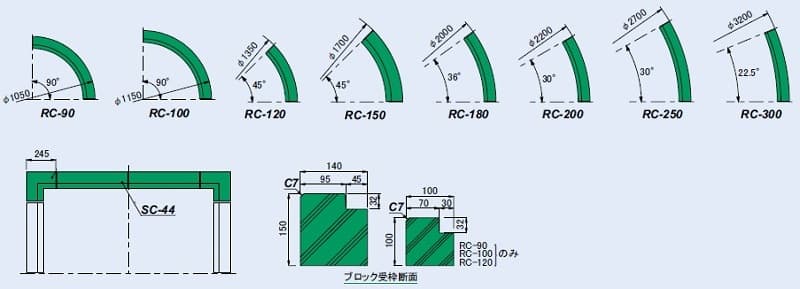

<丸型用>コンクリートブロック受枠

外径寸法 質量 組合せ型式 単 体 記 号
RC-90 RC-100 RC-120 RC-150 RC-180 RC-200 RC-250 RC-300 SC-44
φ900 64 CBR-9 4 - - - - - - - -
φ1000 72 CBR-10 - 4 - - - - - - -
φ1200 86 CBR-12 - - 8 - - - - - -
φ1500 231 CBR-15 - - - 8 - - - - -
φ1800 270 CBR-18 - - - - 10 - - - -
φ2000 305 CBR-20 - - - - - 12 - - -
φ2500 378 CBR-25 - - - - - - 12 - -
φ3000 453 CBR-30 - - - - - - - 16 -
1950×1500 273 CBR-1915 - - - 8 - - - - 2
1950×1950 314 CBR-1910 - - - 8 - - - - 4
前のページに戻る

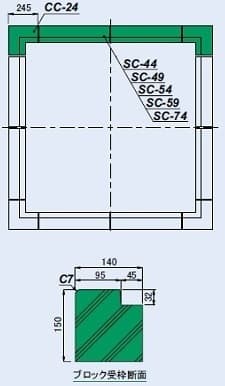

<角型用>コンクリートブロック受枠
外径寸法 質量
kg
 組合せ型式  単 体 記 号
SC-44 SC-49 SC-54 SC-59 SC-74 CC-24
口900 178 CBS-9 - - - 4 - 4
口1060 208 CBS-154 - - - - 4 4
口1200 233 CBS-12 8 - - - - 4
口1500 289 CBS-15 - - - 8 - 4
1500×900 233 CBO-1596 - - - 6 - 4
1800×1200 291 CBO-1812 4 - - - 4 4
口1800 349 CBS-18 - - - - 8 4
口2000 381 CBS-20 - 4 - 8 - 4
2100×1500 344 CBO-2115 - - - 10 - 4
口2100 400 CBS-2112 - - - 12 - 4
口2500 474 CBS-25 - - 16 - - 4

前のページに戻る

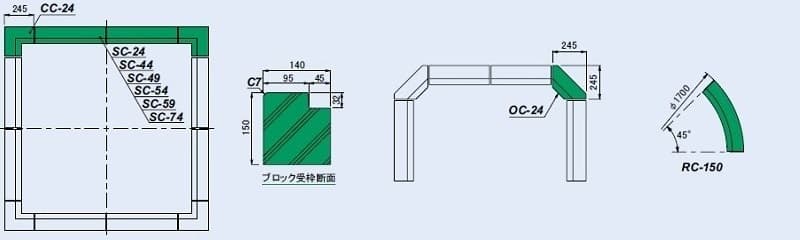

<並木ます用>コンクリートブロック受枠

外径寸法 質量 組合せ型式 単 体 記 号
SC-24 SC-44 SC-59 SC-74 OC-24 RC-150 CC-24
1200×745 127 CBN-127 - 2 2 - 2 - -
1400×500 98 CBN-124 2 2 - - - - 2
1500×745 141 CBN-157 - - 4 - 2 - -
1800×745 156 CBN-187 - - 2 2 2 - -
2100×745 169 CBN-217 - - 5 - 2 - -
2100×750 172 CBN-2175 - - 5 - - - 2
2100×1045 197 CBN-2110 - 4 3 - 2 - -
前のページに戻る



スポークタイプ商品一覧へ
ページ先頭へ↑

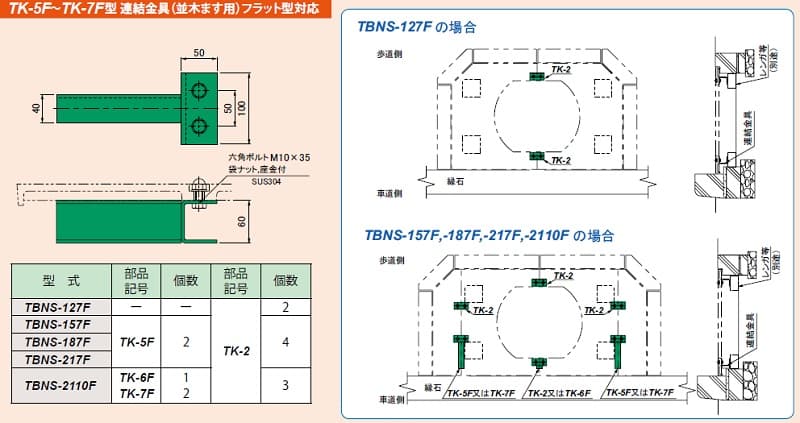

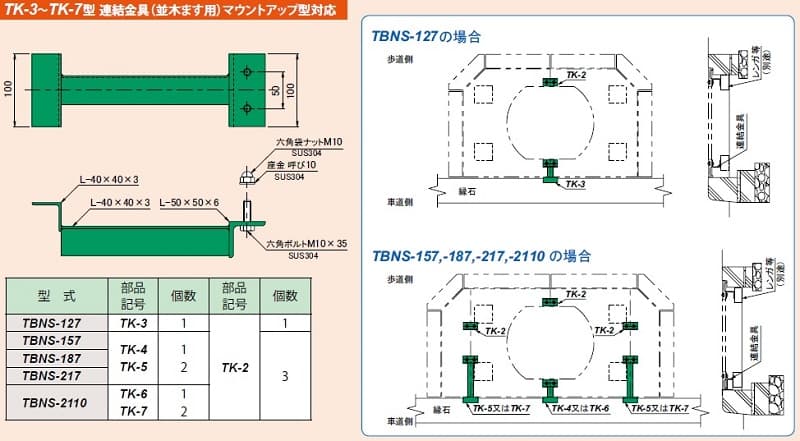

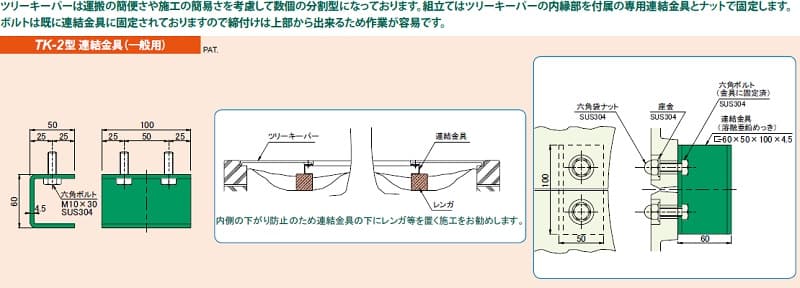

 4.ツリーキーパーの組立てと連結金具

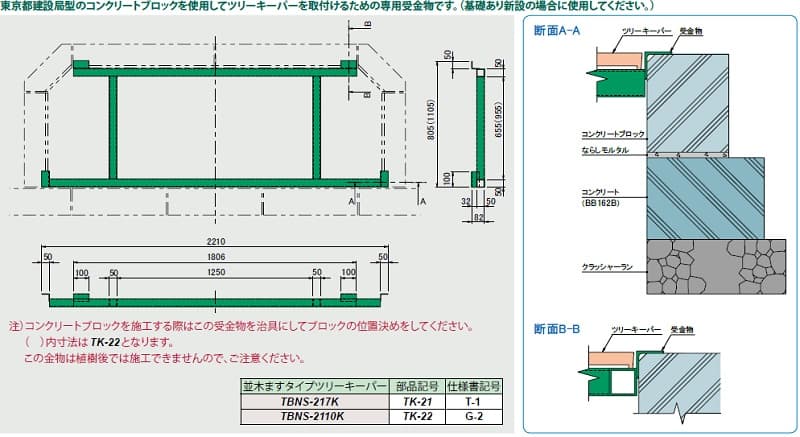

 5.東京都建設局型並木ます用受金物
